Testata trinciante STD-REV
La testata trinciante M3 STD-REV, di costruzione robusta ed affidabile, è facilmente applicabile a tutti i tipi di escavatori. Prodotta in vari modelli in base all’utilizzo e alle dimensioni dell’escavatore, viene fornita completa di motore idraulico, slitte di appoggio regolabili in 3 posizioni per variare l’altezza di taglio, trasmissione diretta (MH1) trasmissione a cinghie (MH9/13/15), blocco valvole comprensivo di valvola anti-cavitazione, prioritaria, antiurto e piastra liscia forata. Cofano idraulico (MH15). Drenaggio consigliato per contropressioni > ai 5 bar. Velocità di rotazione del motore di 2200/2500 giri/minuto.
VIDEO

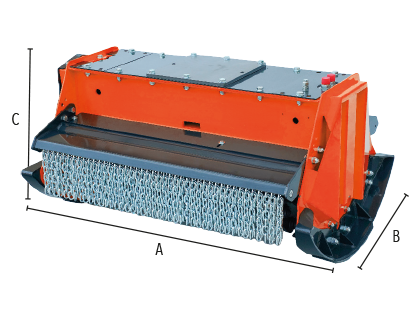

| MODELLO | MH1 60 | MH1 80 | MH9 70 | MH9 90 | MH9 105 | MH13 105 | MH13 130 | MH15 130 | MH15 160 |
| Larghezza (A) | 850 | 1000 | 850 | 1050 | 1250 | 1250 | 1450 | 1600 | 1900 |
| Profondità (B) | 500 | 500 | 800 | 800 | 800 | 950 | 950 | 800 | 800 |
| Altezza (C) | 350 | 350 | 600 | 600 | 600 | 850 | 850 | 850 | 850 |
| Larghezza di lavoro [mm] | 600 | 800 | 700 | 900 | 1050 | 1050 | 1300 | 1300 | 1600 |
| Peso [kg] | 70 | 80 | 180 | 260 | 310 | 480 | 540 | 650 | 750 |
| Olio [lt/min] | 20/30 | 30/40 | 30 | 40/50/60 | 40/50/60/80/90 | 70/80/90 | 70/80/90 | 100/125/160 | 100/125/160 |
| Pressione [bar] | 170/220 | 170/220 | 170/220 | 170/220 | 200/220 | 200/220 | 200/220 | 200/250 | 200/250 |
| Classe escavatore [t] | 1,0 - 3,0 | 2,0 - 3,0 | 3,0 - 4,0 | 4,0 - 8,0 | 6,0 - 10,0 | 8,0 - 16,0 | 8,0 - 16,0 | 10,0 - 25,0 | 12,0 - 25,0 |
| Rotore serie | MHF1 | MHF1 | MHF3 | MHF3 | MHF3 | MHF6 | MHF6 | MHF6 | MHF6 |
| Rotore opzionale | MKF1 | MKF1 | MKF3 | MKF3 | MKF3 | MKF7 | MKF7 | MKF7 | MKF7 |
| Cilindrata motore [cc] | 8/11 | 8/11 | 16 | 22/27/34 | 22/27/34/44/51 | 44/51 | 44/51 | 32/64 | 32/64 |
| Tipo di motore | ingranaggi | ingranaggi | ingranaggi | ingranaggi in ghisa* | ingranaggi in ghisa* | ingranaggi in ghisa* | ingranaggi in ghisa* | a pistoni | a pistoni |
| Numero set mazze/coltelli [n°] | 12 | 16 | 10 | 14 | 16 | 16 | 20 | 20 | 20 |
| * a richiesta è disponibile anche motori a pistoni | |||||||||
